Testador de Continuidade Megômetro Digital Remota e Local Extech Ct20

um Led Piscante com Brilho Intenso e Bipe Pulsando Alto Indicam Continuidade Local;
continuidade Remota com o Uso da Sonda Remota;
sonda Remota Piscante – a Sonda Led de Dois Fios (vermelho/verde) Permite Que Um Único Usuário Identifique Até Três Fios ou Cabos Por Vez;
leve e Pequeno, Se Conecta e Fica Pendurado No Cabo, em Teste, sem Cair;
excelente Para Eletricistas e Ajudantes, Instaladores de Sistemas de Áudio e Tv a Cabo, Técnicos em Alarmes, Bombeiros, Instaladores de Avac, Entre Outros;

atenção: Este Aparelho Só Pode Ser Utilizado em Circuitos Não-Energizados.

continuidade Remota

a Continuidade Remota É Um Modo Diferente de Uso Para o Testador e Necessita da Sonda Remota. Esse Modo É Usado Principalmente Para:

a. Verificação Remota de Continuidade de Cabos/fios, Ou
b. Identificação e Rotulagem de Cabos/fios Individuais. Corretamente Usado, o Testador com Sonda Remota Irá Eliminar Inúmeras Viagens Ao Testar Tv Por Cabo, Cabos Elétricos e Fiação de Alto-Falantes/telefones, em Instalações de Multiplos Cômodos/pavimentos.

1. Ligue a Energia. o Led de Energia Verde Acenderá. Se o Led Verde Não Acender, Troque a Bateria de 9v
2. Conecte As Pinças de Jacaré Vermelha e Preta do Testador em Uma Extremidade do Cabo/fios Sob Teste.
3. Avance Para a Outra Extremidade do Cabo/fios e Os Conecte Nas Pontas de Teste da Sonda Remota.
4. Se Existir Continuidade, o Led da Sonda Irá Piscar Verde ou Vermelho, Dependendo da Orientação Das Pinças da Sonda. Nota: Neste Ponto, Testador Suspenso No Cabo/fios No Final de Originação Emitirá Um Bipe e Piscará em Vermelho Enquanto a Sonda Remota (com Usuário) No Destino
final Está Verificando a Continuidade.
5. Quando o Testador (ponta Vermelha) Está Conectado Através do Cabo Sob Teste Na Sonda Remota (ponta Vermelha) e o Testador (ponta Preta) Está Conectado Através do Cabo Sob Teste Na Sonda Remota (ponta Preta), Então o Led Verde da Sonda Pisca Indicando a Orientação Correta da Conexão. Se o Led da Sonda Pisca em Vermelho, Isso Indica Que As Pontas da Sonda Não Estão Conectadas Corretamente. Inverta a Posição Das Pontas da Sonda Para Produzir Luz Verde;
6. Depois Que a Orientação Correta For Conseguida (led Piscando Verde), Então Os Fios Sob Teste Poderão Ser Rotulados de Acordo com As Cores do Testador e da Sonda.

continuidade Remota Avançada e Identificação de Fios

o Modo de Continuidade Remota Pode Ser Usado Para Verificar a Continuidade e Para Identificar Dois, Três ou Mais Cabos/fios em Simultâneo Aplicando Lógica Simples e Uma Estratégia de Testes. Para Facilitar a Identificação do Cabo/fio, As Pontas do Testador e Sonda Use Cores Equivalentes.

continuidade Local

usando Somente o Testador (sem a Sonda) Você Pode Facilmente Testar Qualquer Fiação de Localizações Ponto a Ponto Dentro da Parede em Um Mesmo Cômodo. Outros Usos Úteis São Testar Rapidamente a Continuidade Elétrica de Lâmpadas, Fusíveis, Interruptores, Contatos do Relé, Diodos, Resistores de Baixa Potência Ohm, Disjuntores de Circuito, Entre Outros.

1. Ligue o Interruptor de Energia. o Led de Energia Verde Acenderá. Se o Led Verde Não Acender, Substitua a Bateria de 9v.
2. Para Conferir As Corridas de Fiação em Um Mesmo Cômodo, Conecte As Duas Pinças Jacaré Vermelhas e Pretas do Testador a Ambos Os Fios em Uma
extremidade do Cabo Multi-Fios Sob Teste e Suspenda o Testador Dos Cabos.
3. Vá Para a Outra Extremidade do Mesmo Cabo e Momentaneamente Conecte Os Fios No Cabo Juntos. o Testador Emitirá Um Bipe e o Led Vermelho Piscará Indicando Continuidade.
4. Quando a Continuidade For Encontrada, Rotular Ambas As Extremidades do Cabo com o Mesmo Número ou Nome.
5. Para Testar Outros Dispositivos (listados Acima) Conecte As Pontas do Testador Leads Nos Terminais do Dispositivo em Qualquer* Orientação (vermelha ou Preta). Se o Dispositivo Faz a Conexão Elétrica Interna Então o Testador Emitirá Um Bipe e o Led Vermelho Piscará Indicando a Continuidade.

*exceção: Ao Testar Um Diodo, a Ponta Vermelha do Testador É Positiva e Mostrará Continuidade Quando Conectada Ao ânodo (lado Positivo (+)) com a Ponta Preta do Testador Para o Cátodo (lado Negativo (-)).

especificações Técnicas
- Alimentação: Bateria de 9 Volts;
- Aviso Sonoro: Beeper de 85db;
- Autonomia da Bateria: Aproximadamente 12 Meses de Uso Normal;
- Confirmação de Continuidade: Igual ou Inferior a 2,0 K Ohms;
- Corrente de Acionamento de Continuidade: Pulsada (2,0 Hz) 20–50ma a 10 Ohms e 2,0ma – 8,0ma a 1000 Ohms;
- Verificação de Distância do Cabo: 3.000m
- Fusível: 250v 0,5a Golpe Rápido;
- Temperatura de Operação: -12 a 45oc;
- Temperatura de Armazenamento: -20 a 80oc;
- Umidade de Operação: 10 a 90% Ur (sem Condensação);
- Dimensões 90x57x29mm;
- Peso: 260g;

geral
marca: Extech;
código: Ct20;
código de Barras: 793950000205;

itens Inclusos
---

itens Opcionais
---

garantia
contra Defeito de Fabricação Durante o Período de 1 (um) Ano e Diretamente com o Fabricante.

atenção

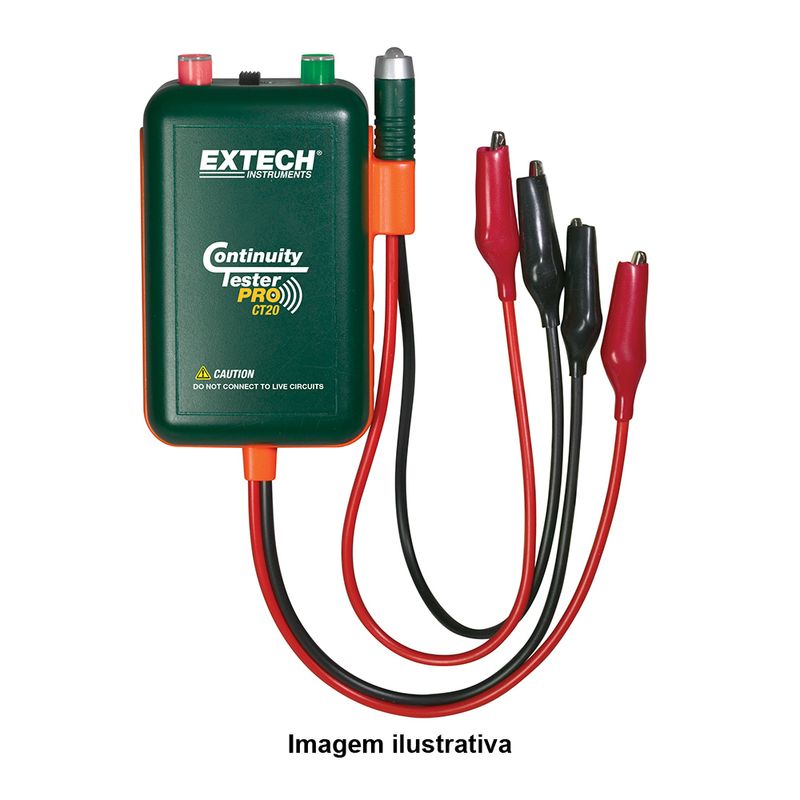

a Imagem Aqui Apresentada É Meramente Ilustrativa e Foi Fornecida Pelo Fabricante. Ela Não Reflete As Dimensões Reais do Produto. Para Decisão de Compra Considerar a Descrição e Especificação Técnica do Produto.
