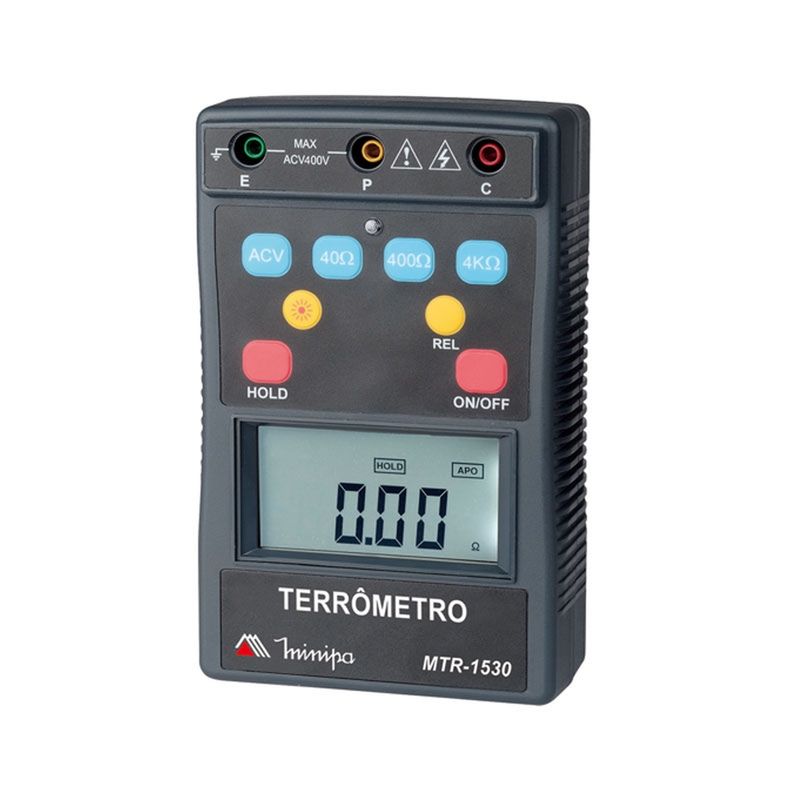

Terrômetro Digital CAT IV 400V Minipa MTR-1530
Em instalações de produção, distribuição e consumo de energia elétrica, é necessário tomar certas medidas de segurança. Em muitos casos, essas medidas são definidas por regulamentações nacionais, como a NR-10, e internacionais que requerem verificações regulares.
O aterramento, que consiste na ligação à terra de peças e elementos condutivos expostos caso ocorra alguma falha, é a principal medida de segurança. Existem regulamentos para o aterramento de transformadores, postes elétricos de alta e média tensão, trilhos ferroviários, tanques, reservatórios, fundações e sistemas de proteção contra raios.
A eficiência dos sistemas de aterramento precisa ser verificada por meio de instrumentos de testes de aterramento, como o MTR-1530, que mede a resistência de aterramento de forma eficaz. É uma solução simples que oferece durabilidade, resistência e precisão para uso em campo, tudo em um único instrumento extremamente fácil de usar.
O Terrômetro Digital CAT IV 400V Minipa MTR-1530 possui categoria de segurança CAT IV 400V, é controlado por microprocessador, possui três faixas de medida com precisão básica de 2%, resolução de 0,01 Ohms na escala de 40 Ohms e funções adicionais como auto desligamento, congelamento de leitura, iluminação do display, modo relativo e indicação de bateria fraca.
A medida de resistência é realizada por um inversor de corrente com 820Hz e corrente aproximada de 2mA para minimizar interferências.
Garantia direto pelo fabricante.
Também Rastreado Inmetro/RBC.
Display: LCD 3 3/4 dígitos (4000 Contagens).
Iluminação do Display.
Data Hold.
Modo Relativo.
Auto Power Off: O instrumento se auto desliga para preservar as baterias.
Indicação de Sobrefaixa: “OL” é mostrado.
Indicação de Bateria Fraca: O símbolo “ ” será mostrado quando a tensão da bateria cair abaixo da tensão de operação.
Ambiente de Operação: 0ºC ~ 40ºC, RH < 80%.
Grau de Poluição: 2.
Alimentação: 6 baterias de 1,5V do tipo AA.
Comprimento dos cabos:
E- 5 metros (verde);
P-10 metros (amarelo);
C-15 metros (vermelho).
Dimensões: 163(A) x 102(L) x 50(P)mm.
Peso: Aprox. 440g (incluindo bateria).
Garantia: Válida por 12(doze) meses a partir da data de aquisição.
APLICAÇÕES
Este instrumento pode ser usado na medida de terra de casas, edifícios, máquinas e qualquer outro tipo de
sistema que exijam um aterramento com um certo grau de proteção, assim o técnico tem a possibilidade de saber se o sistema esta dentro dos padrões exigidos.
SEGURANÇA
Este instrumento está de acordo com as normas EN 61010-1, Categoria IV 400V de Sobretensão, EN 61326-1, EN 61557-1 e EN 61557-5.
Como determinado pela a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
RESISTÊNCIA DE TERRA
• Faixa: 40O, 400O, 4000O
• Precisão: ± (2.0%+3D).
• Resolução: 0.01O, 0.1O, 1O.
• Corrente de Curto Circuito: 2mA.
TENSÃO AC
• Faixa: 400V.
• Precisão: ± (2.0%+3D).
• Resolução: 0.1V.
• Faixa de Freqüência: 40Hz ~ 500Hz.
Itens inclusos:
- 1 (um) Terrômetro Digital CAT IV 400V Minipa MTR-1530;
Atenção
A imagem aqui apresentada é meramente ilustrativa e foi fornecida pelo fabricante. Ela não reflete as dimensões reais do produto. Para decisão de compra considerar a descrição e especificação técnica do produto.
