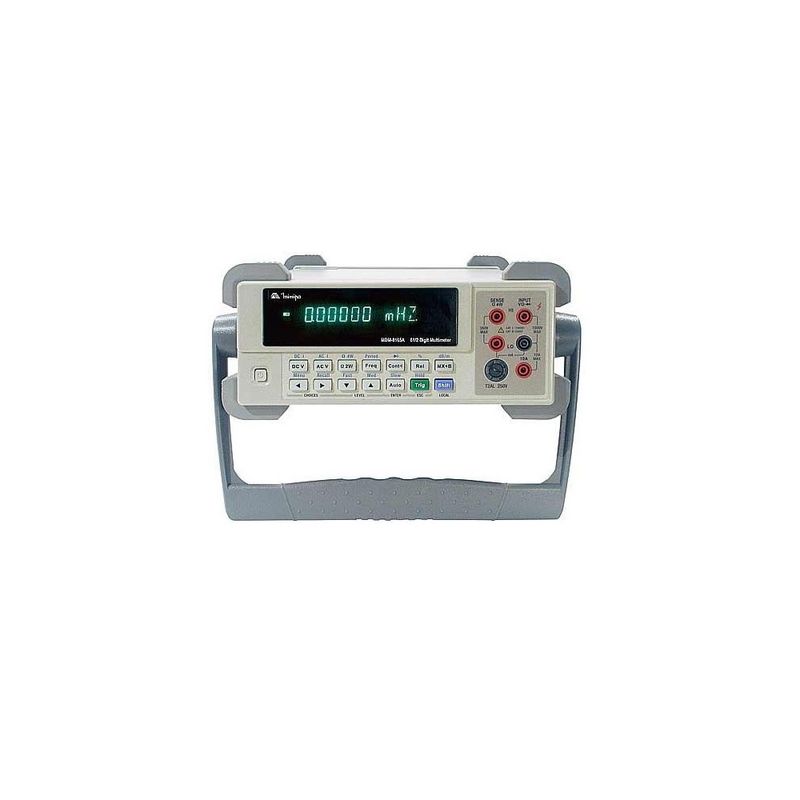

Multímetro de Bancada 6-1/2 Dígitos Minipa MDM-8165A - Display 5 ½ Dígitos, 120000 Contagens. - True RMS AC. - Mudança de Faixa: Automática e Manual. - Medidas de Tensão e Corrente DC / AC. - Medidas de Resistência 2 e 4 Fios. - Medidas de Frequência e Período. - Data Hold, Máx, Mín, Relativo e Desvio Padrão. - Testes de Continuidade e Diodo. - Limites Hi/Lo (Superior / Inferior). - Média (até 100 amostras). - Operações Matemáticas: mX+b, %, dB e dBm. - Trigger Interno ou Externo. - Memória (até 512 leituras / 10 configurações). - Taxa de Amostragem Rápida, Média, Lenta. - Interface USB (Opcional) - Alimentação: 110V/220V - Frequência de Rede: 50Hz / 60Hz - Consumo: <20VA - Ambiente de Operação: 0°C até 40°C, RH < 90% - Dimensões: 100(A) x 225(L) x 355(P)mm. - Peso: Aprox. 2.5 kg. Aplicações O multímetro digital MDM-8165A possui display de 5 ½ dígitos, alta exatidão, estabilidade e velocidade. O multímetro possibilita a máxima velocidade e é ideal para laboratórios de calibração e tem como característica a alimentação via rede elétrica, dispensando gastos com baterias. Segurança Este instrumento está de acordo com a norma IEC61010-1 Categoria II - 300V de Sobretensão. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Geral Precisão é dada como ± (% da leitura + % da faixa de medida) para temperatura 23°C±5°C e umidade relativa < 75%. Especificação é válida somente de 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano. Tensão DC - Slow - Faixa: 100mV, 1V, 10V, 100V e 1000V. - Resolução: 1µV, 10µV, 100µV, 1mV, 10mV. - Exatidão: 100mV ± (0.02+0.008); 1V ~ 1000V ± (0.01+0.004) - Impedância de Entrada: 100mV ~ 10V - >10GOhms; 100V ~ 1000V - 10MOhms ± 1% - Máxima Entrada: 1000VDC ou Pico AC. Tensão AC / True RMS - Slow - Faixa: 100mV, 1V, 10V, 100V e 750V. - Resolução: 1µV, 10µV, 100µV, 1mV e 10mV. - Exatidão: 10Hz ~ 20Hz: 100mV~750V ± (1.50+0.100) 20Hz ~ 50Hz: 100mV~750V ± (0.50+0.100) 50Hz ~ 20kHz: 100mV~750V ± (0.10+0.100) 20k ~ 50kHz: 100mV ± (0.30+0.150); 1V~750V ± (0.30+0.100) 50k ~ 100kHz: 100mV ± (1.0+0.150); 1V~750V ± (1.0+0.100) - Fator de Crista Máximo: 3.0 em fundo de escala. - Impedância de Entrada: 1MOhms ± 2% em paralelo com <100pF. - Máxima Entrada ACV: 750Vrms (3x10E7 Volt-Hz). - Máxima Entrada DCV: 500 Vdc. Corrente DC - Slow - Faixa: 10mA, 100mA, 1A e 10A. - Resolução: 0.1µA, 1µA, 10µA e 100µA. - Exatidão: 10mA ± (0.05+0.008); 100mA ± (0.05+0.004); 1A ± (0.10+0.004); 10A ± (0.25+0.004) - Queda de Tensão e Resistor Shunt: 10mA < 0.15V / 10.1Ohms; 100mA < 1.5V / 10.1Ohms; 1A < 0.3V / 0.1Ohm; 10A < 0.15V / 10mOhm - Proteção de Sobrecarga: Fusível de 2A/250V Corrente AC / True RMS - Slow - Faixa: 10mA, 1A e 10A. - Resolução: 0.1µA, 10µA, 100µA. - Exatidão: 10Hz ~ 20Hz: 10mA~10A ± (1.0+0.080) 20Hz ~ 50Hz: 10mA~10A ± (0.50+0.080) 50Hz ~ 2kHz: 10mA~10A ± (0.25+0.080) 2kHz ~ 10kHz:10mA~10A ± (2.0+0.080) - Queda de Tensão e Resistor Shunt: 10mA < 0.15V / 10.1Ohms; 1A < 0.3V / 0.1Ohm; 10A < 0.15V / 10mOhm - Fator de Crista Máximo: 3.0 em fundo de escala. - Proteção de Sobrecarga: Fusível de 2A/250V Resistência (2-Fios e 4-Fios) - Slow - Faixas: 100, 1k, 10k, 100k, 1M, 10M, 100MOhms. - Resolução: 1m, 10m, 100m, 1, 10, 100, 1kOhms. - Exatidão: 100Ohms ± (0.05+0.008); 1k ~ 1MOhms ± (0.03+0.004); 10MOhms ± (0.10+0.004); 100MOhms ± (0.50+0.008) - Tensão de Circuito Aberto: < 13.3Vdc para 100, 1k, 10k, 10M, 100MOhms. < 7Vdc para 100k, 1MOhms. - Proteção de Sobrecarga: 1000VDC ou 750Vac. Teste de Continuidade - Fast - Faixa: 1kOhms. - Resolução: 100mOhm. - Exatidão: ± (0.10+0.020) - Limiar: 10Ohms. - Tensão de Circuito Aberto: < 13.3Vdc - Corrente de Teste: aprox. 1mA dc. - Proteção de Sobrecarga: 1000VDC ou 750Vac. Teste de Diodo - Medium - Faixa: 3V, 10V e 10V. - Corrente de Teste: 1mA, 100µA, 10µA. - Resolução: 100µV - Exatidão: ± (0.030+0.020) - Proteção de Sobrecarga: 1000VDC ou 750Vac. Freqüência - Slow - Faixas de Frequência: 5~10Hz, 10~100Hz, 100~100kHz, 100k~1MHz. - Resolução: 10µHz, 100µHz, 1mHz, 1Hz. - Exatidão: 5~10Hz ± (0.05); 10~100Hz ± (0.01); 100~100kHz ± (0.005); 100k~1MHz ± (0.005) - Sensibilidade de Entrada: 5~10Hz 200mVrms; 10~100Hz 40mVrms; 100~100kHz 40mVrms; 100k~1MHz 100mVrms - Faixa de Tensão: 100mV ~ 750V. - Máxima Entrada ACV: 750Vrms (3x10E7 Volt-Hz). - Máxima Entrada DCV: 500 Vdc. - Impedância de Entrada: 1MOhms ± 2% em paralelo com <100pF. - Fator de Crista Máximo: 3.0 em fundo de escala. - Tempo de Gate: 1s. Período - Slow - Faixas de Período: 1~10µs, 10µs~10ms, 10ms~100ms, 100ms~200ms. - Resolução: 0.01ns, 0.1ns, 0.1µs, 1µs. - Exatidão: 1µ~10µs ± (0.005); 10µ~10ms ± (0.005); 10m~100ms ± (0.01); 100m~200ms ± (0.05) - Sensibilidade de Entrada: 1µ~10µs 100mVrms; 10µ~10ms 40mVrms; 10m~100ms 40mVrms; 100m~200ms 200mVrms - Faixa de Tensão: 100mV ~ 750V. - Máxima Entrada ACV: 750Vrms (3x10E7 Volt-Hz). - Máxima Entrada DCV: 500 Vdc. - Impedância de Entrada: 1MOhms ± 2% em paralelo com <100pF. - Fator de Crista Máximo: 3.0 em fundo de escala. - Tempo de Gate: 1s. Informações Adicionais - Taxa de Medição: Máx Sob Trigger Interno: 1000medições/s. Máx Sob Trigger Exerno: 1000medições/s. - Engatilhamento (Triggering): Sensibilidade Hold: 0.01, 0.1, 1 ou 10% da leitura. Atraso de Trigger: 0 a 6000ms. - Memória: 512 leituras. - Funções Matemáticas: Relativo, Máx, Min, Média, Desv. Pad, dBm*, dB, Limites Hi/Lo, % e mX+b. Resistência dBm de referência de 1 a 9999Ohms. - Interface Remota: USB. Acessórios 1. Manual de Instruções. (1) 2. Ponta de Prova. (1 par) 3. Cabo de Alimentação. (1) 4. Fusível de 500mA. (2) 5. Fusível de 1A. (2) Acessórios Opcionais / Reposição Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa. 01. Pontas de prova MTL-07 e MTL-24 02. Cabo de conexão Banana / Banana MTL-22, MTL-37 03. Cabo de conexão Banana / Jacaré MTL-23 04. Kit de pontas de prova MTL-100 05. Conjunto de pontas e cabos modulares, MTL-51, MTL-52, MTL-55 06. Certificado de Calibração
